逆向工程



关于逆向工程服务简介




        ●主要从汽事车数字化设计(CAS面设计、A面光顺、白车身逆向设计、 内外饰结构设计、天窗结构设计、产品与模具逆向工程),零件产品扫描与检测。



        ●公司具备一支团结奋进、不断进取的优秀团队。技术人员具有丰富的项目经验。曾为国内多家著名汽车企业和汽车设计公司提供过设计服务,同时取得了良好的口碑。我们始终坚持“质量第一 ,客户为本”的原则,坚持不懈地努力为客户提供最高品质的设计服务。



        ●服务厂商主要有一汽、北汽、上汽、沈阳华晨、重庆长安、吉利汽车、御捷汽车、延锋伟世通汽车饰件有限公司、佛吉亚汽车部件系统有限公司、毓恬冠佳汽车零部件有限公司、JCB工程机械有限公司、宗申摩托等。




业务范围


软件培训

计算机辅助分析培训

整车CAS面及A面设计培训

汽车内外饰、天窗结构设计

三维扫描、检测、逆向工程




硬件设施



1.扫描系统

设备名称:ATOS蓝光拍照式三维扫描仪

型号:ATOS COMPACT SCAN 2M 300

测量点/每幅扫描:2007264个点

相机分辨率:1624x1236像素

镜头型号500:500x380x380,点距:0.308mm

 精度偏差:0.034pixel=0.010mm

镜头型号300:250x190x190,点距:0.153mm

 精度偏差:0.02pixel=0.006mm

2.定位系统

设备名称: TRITOP3D全场定位系统

精度偏差:0.15mm/6m









1.扫描系统

设备名称:ATOS白光拍照式三维扫描仪

型号:ATOS  Triple Scan IIe 400

测量点/每幅扫描:大约1447680个点

相机分辨率:1392x1040像素

镜头型号500:500x400x400,点距:0.36mm

 精度偏差:0.034pixel=0.016mm

镜头型号250:250x200x200,点距:0.18mm

 精度偏差:0.02pixel=0.008mm

2.定位系统

设备名称: TRITOP全场定位系统

精度 偏差:0.15mm/6m








1.扫描系统

设备名称:海克斯康HSCAN手持式激光三维扫描仪

型号:HSCAN331

光源形式:六束交叉激光线以及一束可以单独工作的激光线,

共计七束激光线,额外单独工作的单束激光可支持深孔及死角扫描

扫描速率 :265,000次测量/秒

激光类别 :Ⅱ级(人眼安全)

分辨率 :0.05毫米

体积精度1 (单独使用扫描仪) :最高0.03mm(0.02mm+0.08mm/m)

体积精度2 (配合全局摄影测量系统):0.02mm+0.025mm/m)

基准距 :300mm

景深 :250mm

2.定位系统

设备名称: TRITOP全场定位系统

精度 偏差:0.15mm/6m










 整车及零部件扫描检测






逆向工程






汽车内饰扫描













内饰CAD建模










内饰点云数据









汽车内饰设计








汽车仪表台断面设计












汽车顶棚断面设计











仪表台手套箱断面设计








汽车外饰设计

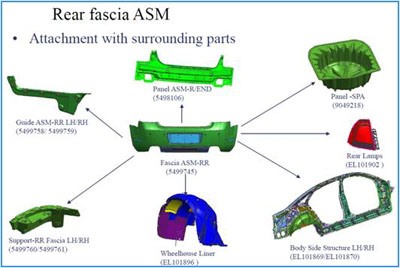

汽车外饰保险杠总成



















外饰保险杠断面设计
















外饰保险杠设计规范
